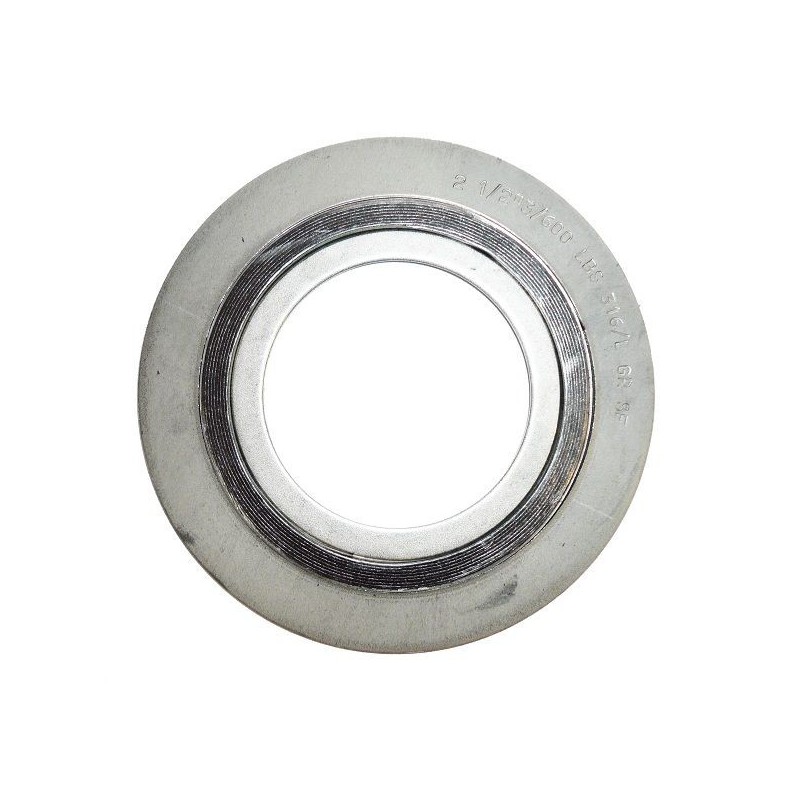

Joint Spiralé tout Inox pour brides Class 150 / 300 / 600

Bague Interieure : Acier Inoxidable
Spirale : Inox/Graphite
Bague Exterieure : Acier Inoxidable
Brides : Class 150 / 300 / 600

Ajouter au devis

Catégorie : Joints spiralés

Description

Description

Dimmentions spiralées

	D1 en mm			D2 en mm			D3 en mm	D4 en mm
	150	300	600	150	300	600	150/300/600	150	300	600
1/2″	14,2		14,2	19,1		19,1	31,8	47,8	54,1
3/4″	20,6		20,6	25,4		25,4	39,6	57,2	66,8
1″	26,9		26,9	31,8		31,8	47,8	66,8	73,2
1″1/4	38,1		38,1	47,8		47,8	60,5	76,2	82,6
1″1/2	44,5		44,5	54,1		54,1	69,9	85,9	95,3
2″	55,6		55,6	69,9		69,9	85,9	104,9	111,3
2″1/2	66,5		66,5	82,6		82,6	98,6	124	130,3
3″	81		81,0	101,6		101,6	120,7	136,7	149,4
4″	104,6		104,6	127		120,7	149,4	174,8	181,1	193,8
5″	131,8		128,3	155,7		147,6	177,8	196,9	215,9	241,3
6″	157,2		154,9	182,6		174,8	209,6	222,3	251	266,7
8″	215,9		205,7	233,4		225,6	263,7	279,4	308,1	320,8
10″	268,2		255,3	287,3		274,6	317,5	339,9	362	400,1
12″	317,5		307,3	339,9		327,2	374,7	409,7	422,4	457,2
14″	349,3		342,9	371,6		362	406,4	450,9	485,9	492,3
16″	400,1		389,9	422,4		412,8	463,6	514,4	539,8	565,2
18″	449,3		438,2	474,7		469,9	527,1	549,4	596,9	612,9
20″	500,1		489,0	525,5		520,7	577,9	606,6	654,1	682,8
24″	603,3		590,6	628,7		628,7	685,8	717,6	774,7	790,7
